در ساختمان های چند طبقه، انتقال آب، فاضلاب، برق، گاز و سایر تاسیسات نیازمند مسیرهای مشخص و مهندسی شده است. یکی از مهم ترین اجزای این سیستمها رایزر ساختمان است. بدون وجود رایزر ساختمان امکان انتقال اصولی تأسیسات میان طبقات وجود نخواهد داشت و نگهداری و تعمیرات نیز با مشکلات فراوانی همراه میشود.
امروزه در پروژه های مسکونی، تجاری و اداری، طراحی صحیح رایزر ساختمان اهمیت ویژهای پیدا کرده است. بسیاری از مشکلاتی که بعدها به خدماتی مانند تشخیص ترکیدگی لوله با دستگاه و تشخیص نم و رطوبت با دستگاه منجر میشوند، به دلیل طراحی یا اجرای نامناسب رایزرها رخ میدهند.
در این مقاله به صورت تخصصی بررسی خواهیم کرد که رایزر ساختمان چیست، چه کاربردی دارد، انواع آن کداماند و چه نکاتی باید در طراحی و اجرای آن رعایت شود.
رایزر ساختمان چیست و چه وظیفه ای دارد؟

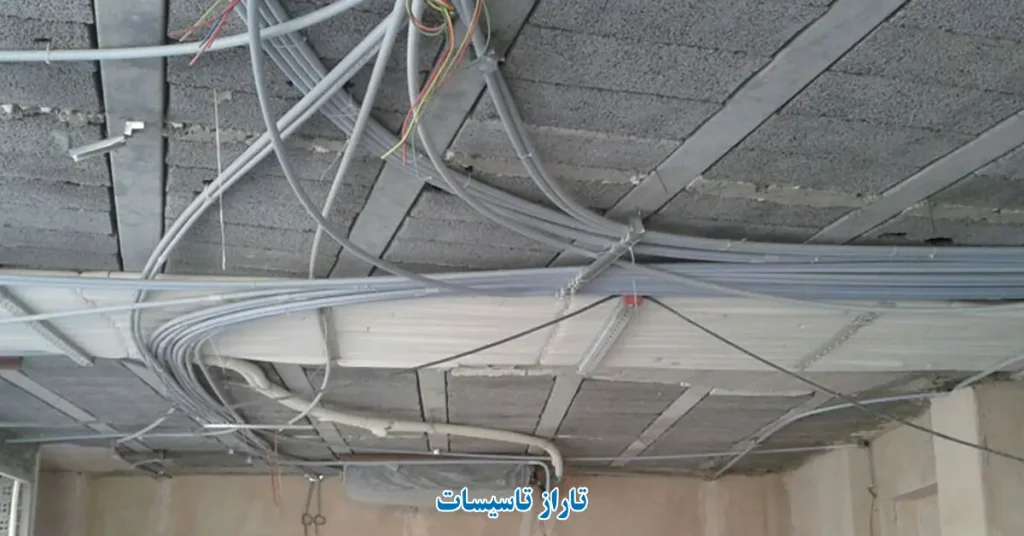

به زبان ساده، رایزر ساختمان فضایی عمودی در ساختمان است که مسیر عبور لولهها، کابلها و تجهیزات تاسیساتی را فراهم میکند. این بخش معمولاً از پایینترین طبقه تا پشتبام یا آخرین طبقه امتداد دارد.
وظیفه اصلی رایزر ساختمان ایجاد دسترسی مناسب برای عبور تأسیسات و جلوگیری از پراکندگی شبکههای مختلف در بخشهای گوناگون ساختمان است. به کمک این فضا، تعمیرات و بازدیدهای دوره ای نیز بسیار آسانتر انجام میشوند.
در ساختمان های مدرن، رایزر ها به گونهای طراحی میشوند که تمامی سیستمهای آبرسانی، فاضلاب، تهویه، برق و مخابرات به صورت منظم در آن قرار بگیرند. این موضوع علاوه بر افزایش ایمنی، موجب بهبود بهره وری تاسیسات نیز خواهد شد.
به همین دلیل مهندسان تأسیسات، طراحی صحیح رایزر ساختمان را یکی از مهمترین مراحل اجرای پروژه میدانند.
چرا رایزر ساختمان اهمیت دارد؟
اهمیت رایزر ساختمان تنها به عبور لولهها محدود نمیشود. در واقع این بخش نقش مهمی در نگهداری، توسعه و مدیریت تاسیسات ایفا میکند.
اگر رایزر به درستی طراحی نشود، دسترسی به لولهها و تجهیزات دشوار خواهد شد. در چنین شرایطی حتی یک خرابی ساده ممکن است نیازمند تخریب بخش هایی از ساختمان باشد.
از طرف دیگر، اجرای اصولی رایزر ساختمان موجب کاهش هزینههای تعمیرات آینده میشود. زمانی که مسیرها مشخص و قابل دسترس باشند، فرآیند عیبیابی بسیار سریعتر انجام خواهد شد.
در بسیاری از پروژههایی که توسط کارشناسان سایت تاراز تاسیسات بررسی میشوند، مشاهده شده است که بخش قابل توجهی از مشکلات تأسیساتی ناشی از طراحی نامناسب رایزرها است.
بنابراین میتوان گفت رایزر ساختمان یکی از مهم ترین اجزای زیرساختی هر ساختمان محسوب میشود.

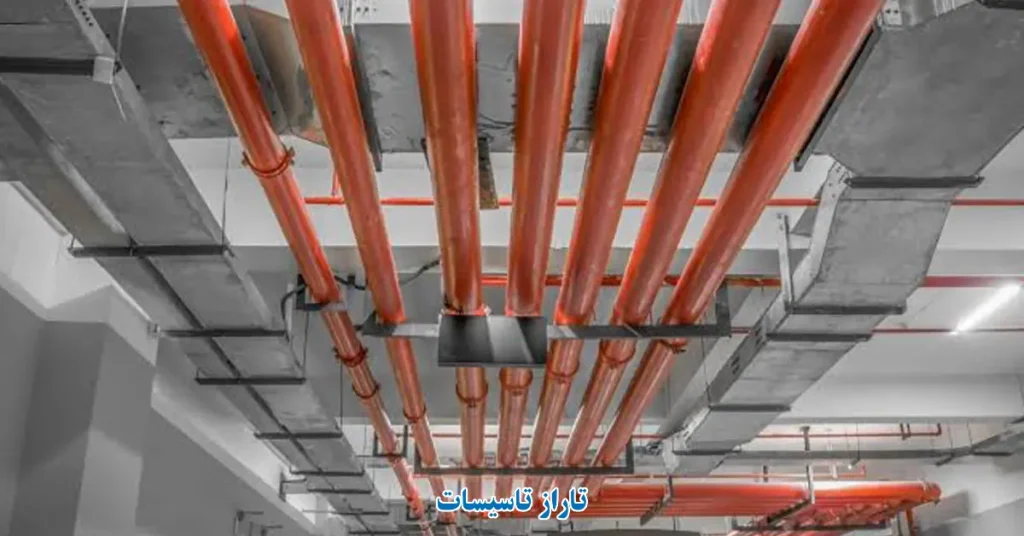

انواع رایزر ساختمان
رایزر ساختمان بر اساس نوع تأسیسات عبوری به چند دسته تقسیم میشود.
رایزر آب
این نوع رایزر وظیفه انتقال آب سرد و گرم مصرفی را بر عهده دارد. تمامی لوله های آب میان طبقات از طریق این مسیر عبور میکنند.
رایزر فاضلاب
رایزر فاضلاب یکی از مهمترین انواع رایزر ساختمان است که وظیفه انتقال پساب و فاضلاب طبقات به شبکه اصلی را بر عهده دارد.
رایزر برق
کابلهای برق اصلی ساختمان در این بخش قرار میگیرند و انرژی الکتریکی را میان طبقات توزیع میکنند.
رایزر مکانیکی
این رایزر برای عبور لولههای سیستم سرمایش، گرمایش و تهویه استفاده میشود.
رایزر مخابرات
کابلهای اینترنت، تلفن و سایر شبکههای ارتباطی در این فضا قرار میگیرند.
رایزر آب چیست؟
رایزر آب یکی از پر کاربرد ترین انواع رایزر ساختمان محسوب میشود. این رایزر مسیر انتقال آب از منبع اصلی به طبقات مختلف را فراهم میکند.
در ساختمان های بلند مرتبه، طراحی رایزر آب اهمیت بسیار زیادی دارد؛ زیرا فشار آب باید در تمامی طبقات به شکل مناسب تأمین شود. انتخاب قطر مناسب لولهها، محل نصب شیرآلات و نحوه توزیع انشعابات از عوامل مهم در طراحی این سیستم هستند.
اگر رایزر آب به درستی اجرا نشود، مشکلاتی مانند افت فشار، نشتی یا حتی ترکیدگی لولهها به وجود خواهد آمد. در چنین شرایطی معمولاً از خدمات تشخیص ترکیدگی لوله با دستگاه برای یافتن محل دقیق آسیب استفاده میشود.
به همین دلیل رعایت استاندارد های اجرایی در رایزر آب اهمیت ویژهای دارد.
رایزر فاضلاب چیست؟
یکی از مهم ترین بخش های رایزر ساختمان، رایزر فاضلاب است. این بخش وظیفه انتقال فاضلاب واحدها به شبکه اصلی تخلیه را بر عهده دارد.
در طراحی رایزر فاضلاب باید مواردی مانند قطر لوله، شیب مناسب، تهویه و نوع متریال مورد استفاده در نظر گرفته شود. امروزه در بسیاری از پروژهها از سیستمهای پوش فیت و پوش فیت سایلنت برای اجرای رایزرهای فاضلاب استفاده میشود.
هرگونه نقص در این بخش میتواند منجر به ایجاد نشتی، بوی نامطبوع یا نمزدگی در ساختمان شود. در چنین مواقعی خدمات تشخیص نم و رطوبت با دستگاه نقش مهمی در شناسایی منبع مشکل ایفا میکنند.
اجرای صحیح رایزر فاضلاب تأثیر مستقیمی بر عملکرد کلی سیستم دفع فاضلاب ساختمان دارد.

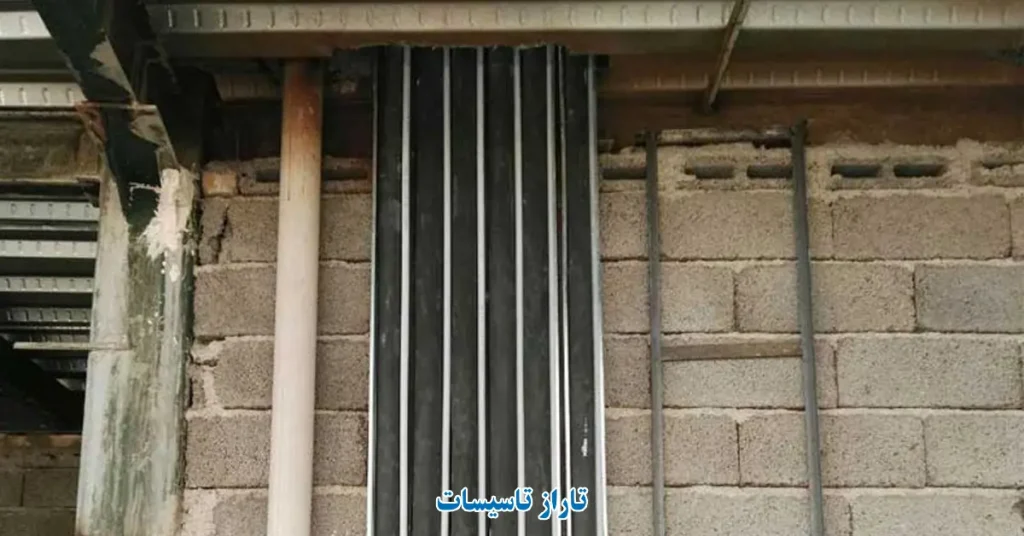

محل مناسب اجرای رایزر ساختمان
انتخاب محل مناسب برای رایزر ساختمان یکی از مهم ترین تصمیمات در طراحی پروژه است.
معمولاً رایزرها در بخشهایی از ساختمان قرار میگیرند که دسترسی مناسبی داشته باشند و کمترین مزاحمت را برای فضاهای داخلی ایجاد کنند. در بسیاری از ساختمانها، رایزر در کنار سرویسهای بهداشتی یا آشپزخانه اجرا میشود.
این جانمایی باعث کاهش طول لوله کشی و افزایش راندمان سیستم میشود. همچنین در صورت نیاز به تعمیرات، دسترسی به تجهیزات آسانتر خواهد بود.
جانمایی اصولی رایزر ساختمان میتواند هزینههای اجرایی و نگهداری را به شکل قابل توجهی کاهش دهد.
ابعاد استاندارد رایزر ها
ابعاد رایزر ساختمان به نوع و تعداد تأسیسات عبوری بستگی دارد. هرچه تعداد لولهها و کابلها بیشتر باشد، فضای بیشتری برای رایزر مورد نیاز خواهد بود.
در ساختمانهای کوچک ممکن است یک رایزر محدود پاسخگوی نیاز پروژه باشد، اما در برجها و مجتمعهای بزرگ معمولاً چندین رایزر مجزا طراحی میشود.
مهندسان تأسیسات هنگام طراحی باید فضای کافی برای تعمیرات آینده و توسعه احتمالی سیستمها را نیز در نظر بگیرند. کوچک بودن بیش از حد رایزر میتواند مشکلات فراوانی در آینده ایجاد کند.
به همین دلیل محاسبه صحیح ابعاد رایزر ساختمان از اهمیت زیادی برخوردار است.
نقش رایزر ساختمان در کاهش هزینه های تاسیسات
یکی از مزایای مهم رایزر ساختمان که کمتر به آن توجه میشود، تأثیر مستقیم آن بر کاهش هزینههای اجرایی و نگهداری است. زمانی که مسیر عبور لوله ها و تجهیزات از ابتدا به شکل اصولی طراحی شود، بسیاری از مشکلاتی که در سالهای آینده ممکن است برای ساختمان ایجاد شوند، به حداقل میرسند.
در ساختمانهایی که رایزر ساختمان به درستی جانمایی نشده است، تعمیرات کوچک میتواند به تخریب دیوارها، سقف ها و بخش های مختلف واحدها منجر شود. این موضوع علاوه بر افزایش هزینه های مالی، موجب ایجاد مزاحمت برای ساکنان نیز خواهد شد. در مقابل، وجود یک رایزر استاندارد باعث میشود تکنسینها به راحتی به لولهها، شیرآلات و سایر تجهیزات دسترسی داشته باشند.
همچنین در پروژه های بزرگ، استفاده از رایزر ساختمان مناسب امکان توسعه آینده تأسیسات را فراهم میکند. برای مثال اگر در سالهای بعد نیاز به افزودن خطوط جدید یا تجهیزات هوشمند وجود داشته باشد، این کار با کمترین هزینه و بدون تغییرات گسترده انجام میشود.
تاثیر رایزر ساختمان بر تعمیرات و نگهداری
یکی از مهم ترین مزایای رایزر ساختمان تسهیل فرآیند تعمیرات است. زمانی که تمامی تأسیسات در مسیرهای مشخص قرار داشته باشند، دسترسی به آنها بسیار آسانتر خواهد بود.
به عنوان مثال در صورت بروز نشتی، متخصصان میتوانند سریعتر مسیر لولهها را بررسی کرده و عملیات رفع نشتی لوله آب را انجام دهند. این موضوع موجب کاهش هزینهها و جلوگیری از تخریب غیرضروری خواهد شد.
همچنین وجود رایزر ساختمان امکان بازدیدهای دورهای را فراهم میکند و باعث افزایش طول عمر تجهیزات میشود.
رایزر ساختمان در برج های بلند مرتبه
در ساختمانهای بلند مرتبه، اهمیت رایزر ساختمان چندین برابر میشود. حجم بالای تأسیسات و تعداد زیاد طبقات نیازمند طراحی دقیق و اصولی است.
در این پروژهها معمولاً رایزرهای مجزا برای آب، فاضلاب، برق و تهویه در نظر گرفته میشود. همچنین دسترسی مناسب برای تعمیرات آینده نیز اهمیت زیادی دارد.
طراحی صحیح رایزر ساختمان در برج ها میتواند از بسیاری از مشکلات رایج مانند افت فشار آب، نشتی و خرابی سیستمهای تأسیساتی جلوگیری کند.
مهم ترین نکات اجرایی در طراحی رایزر ساختمان
اجرای صحیح رایزر ساختمان نیازمند رعایت مجموعهای از اصول فنی و استانداردهای مهندسی است. یکی از مهمترین نکات، پیشبینی فضای کافی برای عبور تمامی لولهها و تجهیزات مورد نیاز ساختمان است. در بسیاری از پروژهها به دلیل کوچک در نظر گرفتن فضای رایزر، دسترسی به تأسیسات در آینده با مشکلات جدی مواجه میشود.
نکته مهم دیگر در طراحی رایزر ساختمان، تفکیک مناسب سیستمهای مختلف است. بهتر است لولههای آب، فاضلاب، برق و مخابرات تا حد امکان در مسیرهای مشخص و سازماندهیشده قرار گیرند تا در زمان تعمیرات یا بازدیدهای دورهای اختلالی ایجاد نشود.
عایق کاری مناسب نیز از دیگر موارد مهم است. استفاده از عایقهای حرارتی و صوتی در اطراف رایزر ساختمان میتواند از انتقال صدا، اتلاف انرژی و ایجاد رطوبت جلوگیری کند. همچنین نصب دریچههای بازدید در نقاط مناسب باعث میشود دسترسی به تجهیزات برای سرویس و تعمیرات آسانتر باشد.
رعایت این نکات در کنار استفاده از مصالح استاندارد و اجرای تخصصی، نقش مهمی در افزایش عمر مفید رایزر ساختمان و کاهش هزینههای نگهداری در سالهای آینده خواهد داشت.
جمع بندی
رایزر ساختمان یکی از مهم ترین اجزای تاسیسات هر پروژه ساختمانی است که وظیفه انتقال و سازماندهی شبکههای مختلف را بر عهده دارد. طراحی صحیح این بخش نه تنها باعث افزایش راندمان سیستمها میشود، بلکه هزینههای تعمیرات و نگهداری را نیز کاهش میدهد.
رایزر های آب، فاضلاب، برق، مکانیکی و مخابراتی هرکدام نقش مهمی در عملکرد ساختمان دارند و اجرای استاندارد آنها باید توسط متخصصان انجام شود.
همچنین در صورت بروز مشکلاتی مانند نشتی، نمزدگی یا ترکیدگی لولهها، استفاده از خدماتی مانند تشخیص ترکیدگی لوله با دستگاه، تشخیص نم و رطوبت با دستگاه و رفع نشتی لوله آب میتواند از خسارتهای بیشتر جلوگیری کند.
برای دریافت مشاوره تخصصی در زمینه طراحی، اجرا و تعمیرات تاسیسات نیز میتوان از خدمات سایت تاراز تاسیسات بهره مند شد.
آیا امکان تعمیر رایزر ساختمان بدون تخریب وجود دارد؟
بله، در بسیاری از موارد با استفاده از تجهیزات پیشرفته و روشهای نوین عیب یابی میتوان محل دقیق خرابی را شناسایی کرد و تنها بخش آسیب دیده را تعمیر نمود.
بهترین محل برای اجرای رایزر ساختمان کجاست؟
بهترین محل برای اجرای رایزر ساختمان معمولاً در نزدیکی سرویسهای بهداشتی، آشپزخانه یا داکت های تأسیساتی است. این جانمایی باعث کاهش طول لوله کشی، دسترسی آسانتر برای تعمیرات و افزایش راندمان سیستمهای تأسیساتی میشود.
