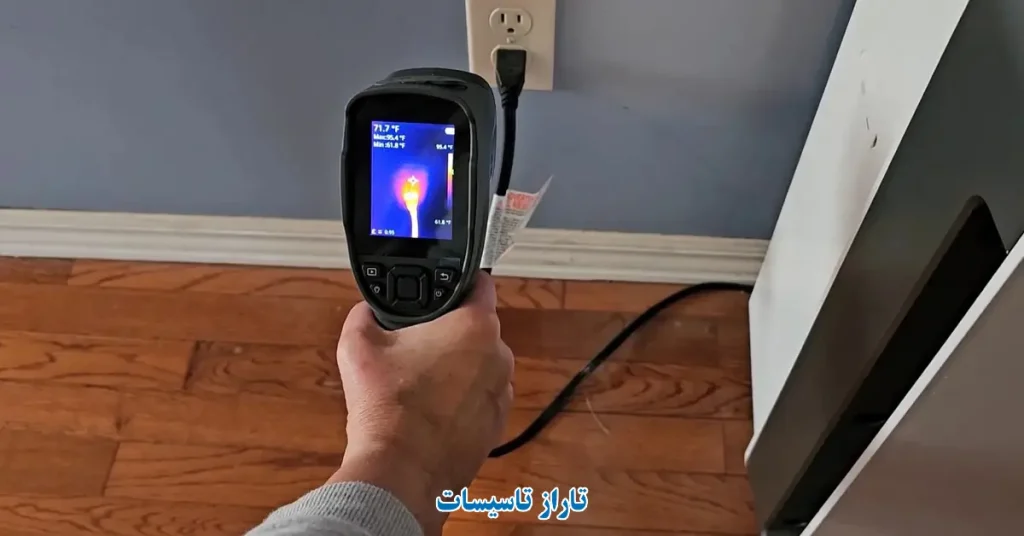

نشت یابی با دوربین حرارتی چیست و چرا اهمیت دارد؟
نشت یابی با دوربین حرارتی یکی از پیشرفته ترین روش های شناسایی نشتی در سیستمهای لولهکشی ساختمان است که بدون نیاز به تخریب، محل دقیق رطوبت یا ترکیدگی را مشخص میکند. در این روش، اختلاف دمای سطح دیوار، کف یا سقف توسط دوربین مخصوص ثبت شده و الگوی حرارتی تحلیل میشود. هر جا که نشتی وجود داشته باشد، به دلیل تغییر دما، تصویر حرارتی متفاوتی دیده میشود.
امروزه بسیاری از خدمات تشخیص نشتی لوله آب با دستگاه بر پایه تکنولوژیهای حرارتی انجام میشود، زیرا سرعت و دقت بالایی دارند. در گذشته برای پیدا کردن محل نشتی، ناچار به تخریبهای گسترده بودند؛ اما اکنون نشت یابی با دوربین حرارتی این مشکل را برطرف کرده است.
اهمیت این روش زمانی مشخص میشود که نشتی در زیر سرامیک، پارکت یا داخل دیوارهای بتنی اتفاق افتاده باشد. در چنین شرایطی تشخیص چشمی غیرممکن است و تنها با تحلیل دمایی میتوان به نتیجه دقیق رسید.
نحوه عملکرد تکنولوژی نشت یابی با دوربین حرارتی
در فرآیند نشت یابی با دوربین حرارتی، دوربین مادون قرمز امواج حرارتی ساطع شده از سطوح را دریافت میکند. هر جسمی با توجه به دمای خود، طیف مشخصی از انرژی مادون قرمز منتشر میکند. زمانی که آب از لوله خارج میشود، باعث تغییر دمای سطح اطراف میگردد؛ این تغییر در تصویر حرارتی به صورت لکههای رنگی قابل مشاهده است.
برای مثال، در سیستم آب گرم، محل نشتی معمولاً گرمتر از محیط اطراف دیده میشود. در مقابل، نشتی آب سرد باعث ایجاد لکههای سردتر در تصویر میشود. متخصصان با تحلیل همین اختلاف رنگ و دما، محل تقریبی ترکیدگی را مشخص میکنند.
دقت نشت یابی با دوربین حرارتی به کیفیت دستگاه و تجربه اپراتور بستگی دارد. دوربین های حرفه ای قابلیت ثبت اختلاف دمای بسیار جزئی را دارند و میتوانند حتی نشتیهای کوچک را نیز نمایان کنند.
نشت یابی با دوربین حرارتی در چه مواردی کاربرد دارد؟
کاربرد نشت یابی با دوربین حرارتی فقط محدود به لولههای آب نیست. این روش در سیستم های گرمایشی، موتورخانه، لولههای شوفاژ، گرمایش از کف و حتی خطوط انتقال صنعتی نیز استفاده میشود.
در ساختمانهای مسکونی، زمانی که سقف طبقه پایین دچار لکه زرد یا ریزش آب میشود، اولین گزینه بررسی، استفاده از این تکنولوژی است. همچنین در پروژههای بازسازی که احتمال آسیب به لولهها وجود دارد، این روش بدون تخریب کمک بزرگی میکند.
در بسیاری از مواردی که به تشخیص ترکیدگی لوله نیاز است، استفاده از این تکنولوژی باعث کاهش هزینه و سرعت بیشتر در شناسایی محل مشکل میشود. به همین دلیل نشت یابی با دوربین حرارتی به یکی از ابزارهای اصلی شرکتهای تخصصی تاسیساتی تبدیل شده است.

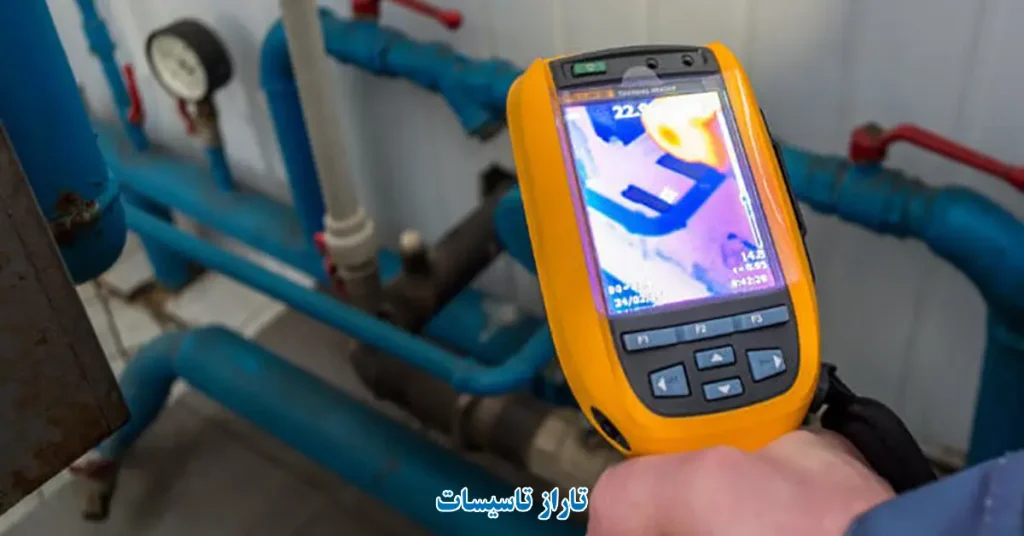

مزایای نشت یابی با دوربین حرارتی نسبت به روشهای سنتی
یکی از مهمترین مزایای نشت یابی با دوربین حرارتی عدم نیاز به تخریب گسترده است. در روشهای قدیمی، تکنسین مجبور بود چندین نقطه از کف یا دیوار را تخریب کند تا محل دقیق نشتی را پیدا کند. این کار علاوه بر هزینه بالا، زمانبر و آزاردهنده بود.
مزیت دوم، سرعت اجراست. فرآیند اسکن حرارتی معمولاً در مدت کوتاهی انجام میشود و نتیجه تقریباً بلافاصله قابل مشاهده است. همچنین این روش غیرتماسی است و آسیبی به ساختار ساختمان وارد نمیکند.
در کنار این موارد، دقت بالا نیز از ویژگیهای مهم این تکنولوژی است. به همین دلیل بسیاری از خدمات رفع نشتی بدون تخریب بر پایه نشت یابی با دوربین حرارتی انجام میشود.
مراحل اجرای نشت یابی با دوربین حرارتی
اجرای نشت یابی با دوربین حرارتی شامل چند مرحله مشخص است. ابتدا شرایط محیطی بررسی میشود؛ اختلاف دمای مناسب برای ثبت تصویر دقیق اهمیت دارد. سپس سیستم لولهکشی در صورت نیاز تحت فشار یا در حالت فعال قرار میگیرد تا نشتی فعال شود.
در مرحله بعد، اپراتور با حرکت آهسته دوربین روی سطوح، تصاویر حرارتی را ثبت میکند. این تصاویر روی نمایشگر دستگاه دیده میشوند و نقاط مشکوک علامت گذاری میگردند.
در نهایت، تحلیل تصاویر انجام شده و محدوده دقیق نشتی مشخص میشود. تجربه اپراتور در این بخش بسیار مهم است، زیرا تفسیر اشتباه میتواند نتیجه نادرست بدهد. اجرای اصولی نشت یابی با دوربین حرارتی نیازمند دانش فنی و تجربه عملی است.
دقت نشت یابی با دوربین حرارتی چقدر است؟
دقت نشت یابی با دوربین حرارتی به عوامل مختلفی بستگی دارد؛ از جمله کیفیت دستگاه، ضخامت کف یا دیوار، نوع پوشش سطح و اختلاف دمای محیط. در شرایط استاندارد، این روش میتواند محدوده نشتی را با خطای بسیار کم مشخص کند.
با این حال، اگر لوله در عمق زیاد قرار داشته باشد یا عایق حرارتی ضخیم روی آن باشد، ممکن است تشخیص کمی دشوار شود. در چنین شرایطی معمولاً از ترکیب روشهای مختلف استفاده میشود تا نتیجه قطعی حاصل شود.
تفاوت نشت یابی با دوربین حرارتی و دستگاه آکوستیک
در فرآیندهای تخصصی تشخیص نشتی، دو روش رایج و پرکاربرد وجود دارد: استفاده از دوربین مادون قرمز و دستگاه آکوستیک. هرچند هر دو با هدف پیدا کردن محل دقیق نشتی به کار میروند، اما مکانیزم عملکرد آن ها کاملاً متفاوت است. در نشت یابی با دوربین حرارتی تمرکز بر اختلاف دمای سطحی است؛ یعنی هرجا که آب گرم یا سرد از لوله خارج شود، باعث تغییر دمای کف یا دیوار شده و این تفاوت در تصویر حرارتی مشخص میشود. این روش بیشتر بر تحلیل تصویری و الگوهای گرمایی تکیه دارد.
در مقابل، دستگاه آکوستیک بر پایه صدا عمل میکند. زمانی که آب تحت فشار از محل ترکیدگی خارج میشود، صدای خاصی تولید میکند که با حسگرهای حساس دریافت و تقویت میشود. اپراتور با گوش دادن به این صدا و بررسی شدت آن، نقطه دقیق نشتی را تشخیص میدهد. این روش به خصوص در لولههای آب سرد یا مواردی که اختلاف دمای محسوسی وجود ندارد، کارایی بالایی دارد.
از نظر کاربرد عملی، انتخاب بین این دو روش به شرایط پروژه بستگی دارد. اگر نشتی مربوط به سیستم آب گرم یا گرمایش از کف باشد، روش حرارتی معمولاً سریعتر نتیجه میدهد. اما در لولههای مدفون عمیق یا خطوط فلزی قدیمی، دستگاه آکوستیک دقت بیشتری دارد. در بسیاری از پروژه های حرفه ای، برای رسیدن به نتیجه قطعی و اجرای رفع نشتی بدون تخریب، از ترکیب هر دو تکنولوژی استفاده میشود. این رویکرد ترکیبی باعث افزایش دقت، کاهش خطا و جلوگیری از تخریب غیر ضروری خواهد شد.
نشت یابی با دوربین حرارتی در گرمایش از کف
در سیستم گرمایش از کف، به دلیل گستردگی شبکه لوله ها، پیدا کردن محل دقیق نشتی بسیار دشوار است. نشت یابی با دوربین حرارتی در این شرایط عملکرد فوقالعادهای دارد، زیرا الگوی گرمایی کف را بهصورت واضح نمایش میدهد.
هرگونه قطع شدن مسیر گرما یا تمرکز غیرعادی حرارت، نشاندهنده وجود مشکل در آن نقطه است. به همین دلیل این روش بهترین گزینه برای سیستمهای گرمایشی مدرن محسوب میشود.

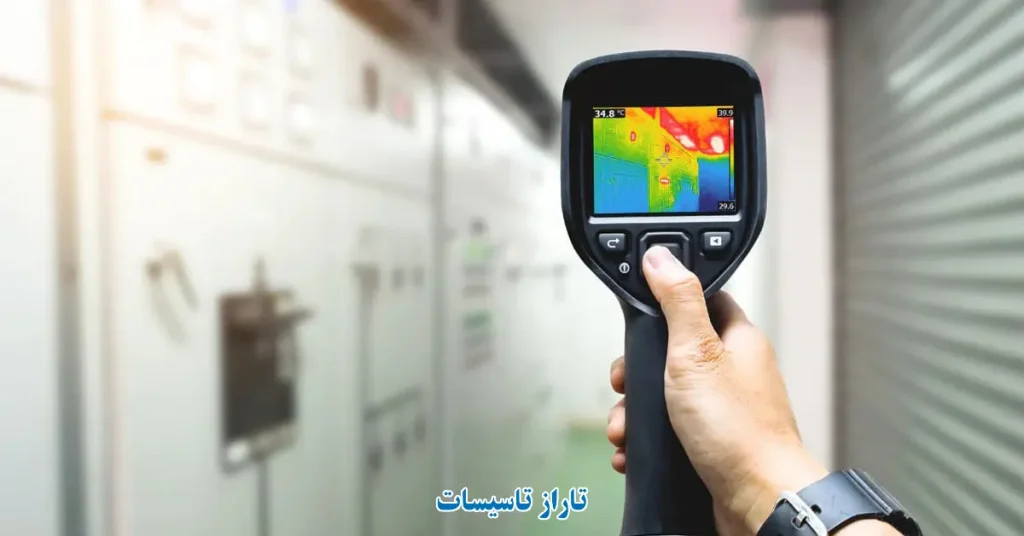

محدودیت ها و هزینه های نشت یابی با دوربین حرارتی
با وجود مزایای فراوان، نشت یابی با دوربین حرارتی محدودیت هایی نیز دارد که باید پیش از اجرای آن در نظر گرفته شود. مهم ترین محدودیت این روش وابستگی به اختلاف دمای قابلتشخیص است. اگر نشتی بسیار جزئی باشد یا اختلاف دمای آب با محیط اطراف ناچیز باشد، تصویر حرارتی ممکن است وضوح کافی نداشته باشد. به عنوان مثال در لوله های آب سرد که دمای آنها نزدیک به دمای محیط است، تشخیص تنها با اتکا به تصویر حرارتی دشوارتر میشود.
عامل دیگر، عمق قرارگیری لوله ها و وجود عایق های ضخیم است. هرچه فاصله لوله تا سطح بیشتر باشد، انتقال حرارت ضعیفتر شده و تشخیص دقیق سختتر خواهد شد. همچنین در فضاهایی که تابش مستقیم نور خورشید یا تغییرات شدید دمایی وجود دارد، تحلیل تصاویر نیاز به تجربه بیشتری دارد تا خطای تفسیر به حداقل برسد. به همین دلیل گاهی لازم است نشت یابی با دوربین حرارتی با روشهای مکمل مانند تست فشار یا دستگاه آکوستیک ترکیب شود.
از نظر هزینه، این روش نسبت به شیوههای سنتی تخریب و جستجوی دستی بسیار مقرون به صرفه تر است. هرچند استفاده از تجهیزات پیشرفته و نیروی متخصص هزینه اولیه مشخصی دارد، اما در مقایسه با تخریب گسترده کف و دیوار و بازسازی مجدد، رقم نهایی بسیار پایین تر خواهد بود. هزینه نشت یابی با دوربین حرارتی معمولاً بر اساس متراژ، نوع سازه، دسترسی به محل نشتی و پیچیدگی پروژه تعیین میشود. در نهایت، انتخاب این روش یک سرمایهگذاری هوشمندانه برای جلوگیری از خسارتهای بزرگتر و هزینههای غیرمنتظره آینده محسوب میشود.
چرا انتخاب تیم متخصص اهمیت دارد؟
کیفیت اجرای نشت یابی با دوربین حرارتی مستقیماً به مهارت اپراتور وابسته است. تفسیر صحیح تصاویر حرارتی نیاز به آموزش و تجربه دارد. استفاده از دستگاه پیشرفته بدون دانش تحلیل، نتیجه دقیقی نخواهد داشت.
تاراز تاسیسات با بهره گیری از کارشناسان آموزشدیده، این خدمات را با دقت بالا ارائه میدهد و از تخریبهای غیرضروری جلوگیری میکند.
جمع بندی
در نهایت، نشت یابی با دوربین حرارتی یکی از موثرترین و مدرنترین روشهای تشخیص نشتی در ساختمان است. این تکنولوژی با سرعت بالا، دقت قابل توجه و عدم نیاز به تخریب، توانسته جایگزین روشهای سنتی شود.
چه در ساختمانهای مسکونی و چه در پروژههای صنعتی، استفاده از این روش باعث صرفه جویی در زمان، کاهش هزینهها و جلوگیری از آسیبهای سازهای میشود. انتخاب تیم متخصص و تجهیزات پیشرفته، تضمین کننده نتیجه دقیق و مطمئن خواهد بود.
